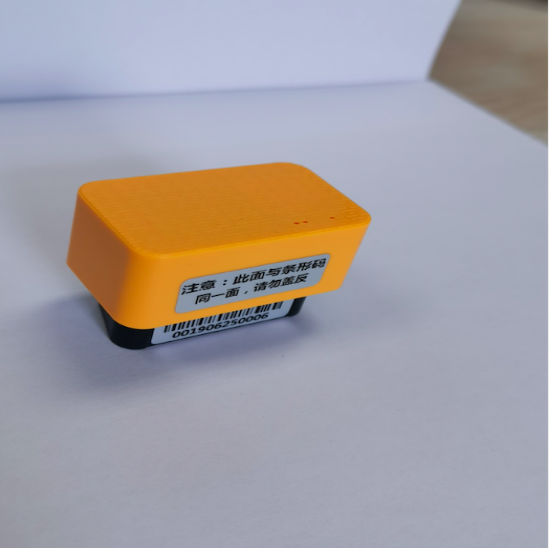

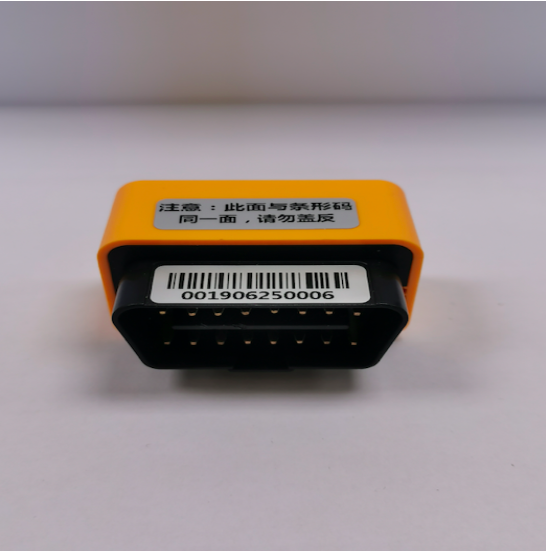

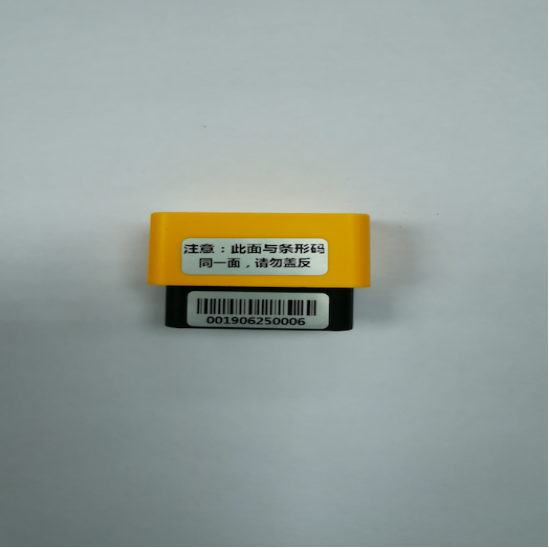

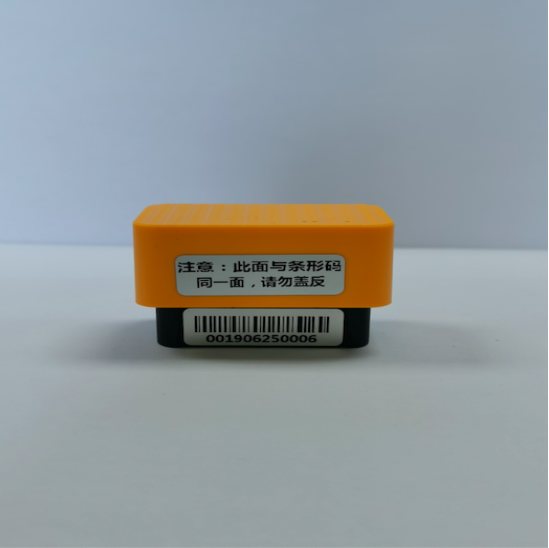

1.產品圖片及描述
CC530M是車云網開發的小體積、低成本的2G智能車載終端，符合OBDII診斷標準，與車載ECU電腦通信，具備遠程診斷功能；無線數據通信工能、GPS定位功能高度集成；體積小巧、免安裝、即插即用，插接于汽車診斷接口上，實時獲取位置信息、汽車診斷數據和故障信息，將車輛運行狀態、車況數據、車輛油耗數據、駕駛者操控數據等并上傳到服務平臺，由服務平臺對這些數據進行分析，統計車輛軌跡，駕駛行為，油耗分析，防盜追蹤等。
2.產品特性
● 體積小巧、即插即用，不需要破壞原車的線路，造成對原車的損傷。
● 支持車型廣泛，數據采集，能適配市面上95%以上的車型。
● 駕駛行為遠程監測，實時車速、發動機負荷
● 對車輛故障、汽車蓄電池、車輛安全狀態進行實時監控。
● 精油耗、里程統計，從汽車總線獲取油耗、里程信息，精度達99%。
● 車輛故障報警，實時監測發動機各傳感器和執行器故障，實時報警。
● 車輛電瓶低電壓報警，監測到電瓶電壓，通過發送警報給車主。
● 車機插拔報警，車機被拔出OBDII口時，車機會上報一條車機被拔出的警情。
● 車輛軌跡跟蹤，隨時隨地查詢車輛的當前位置信息，歷史運行軌跡回放。
● 盲區數據補報，車機將信息儲存，等有信號后，再將數據補傳上報。
3.產品功能
OBD診斷功能
車輛數據流
定時上報車輛關鍵數據流。
讀取車輛故障
終端識別車輛故障信息，車輛故障狀態發生改變時上報平臺。
清除車輛故障
通過平臺下發指令清除車輛故障。
點火熄火判斷
準確判斷車輛點火熄火，熄火后進入休眠,降低功耗。
里程油耗統計
通過讀取OBD數據，精準計算統計車輛運行的里程及油耗
行程報告
一個行程結束后，可以上報此次行程的用車信息。
車輛體檢
可實現對車輛的專業故障診斷，提供一個整車車況評估。
GPS/BD定位
可以實現GPS/BD雙模定位，符合國家鼓勵政策。
定位功能
定位數據
經緯度、時間、衛星數、速度、方向、ACC狀態、電瓶電壓
基站定位功能
包含網絡基站LAC和CellID信息、運營商編碼。
智能軌跡
終端自動判斷軌跡路線，實現軌跡蝴蝶形效果。
按間隔報告
監控平臺設置發送終端回傳定位信息的方式及頻率參數。
網絡通訊功能
GSM/GPRS
適合國內移動/聯通2G網絡及全球2G網絡
網絡掉線重連
網絡掉線能夠自動重連。
通信協議
數據信息與平臺交互采用TCP協議
參數設置
通過平臺直接對終端進行IP地址、端口號、APN設置。
駕駛行為
駕駛行為
包括駕駛循環起點終端時間、駕駛循環總里程、平均車速、最大車速、超速時長、超速次數、怠速時長、急加速、急減速、急轉彎信息。
駕駛行為事件
車輛行駛過程中，產生急加速、急減速、急轉彎事件，單獨上報事件。
提醒報警功能
車輛故障報警
通過OBD診斷，車輛有故障碼報警。
點火提醒
車輛點火上報點火報警，包含點火時間、GPS信息。
熄火提醒
車輛熄火上報熄火報警，包含熄火時間、GPS信息。
低電壓報警
車輛電壓低于可設置的電壓閥值，上報低電壓報警，包含報警時間、GPS信息。
怠速過長報警
車輛怠速時間超過可設置的時間閥值，上報怠速時間過長報警，包含報警時間、GPS信息。
水溫報警
對于支持OBD水溫數據的車輛，水溫超過可設置的溫度閥值，上報水溫報警，包含報警時間、GPS信息、當時水溫值。
超速報警
車輛行駛速度超過可設置的速度閥值，上報超速報警，包含報警時間、GPS信息。
碰撞報警
車輛行駛過程中，產生加速度大于可設置的閥值，經前后車速過濾，定義為嚴重碰撞場景，上報碰撞報警，包含碰撞時間、GPS信息、碰撞加速度
設備上電提醒
終端設備插入，上報插入提醒。
設備拔出報警
終端設備拔出，上報拔出報警（有備電選配時）。
遠程控制管理功能
遠程升級
可通過移動網絡對終端軟件進行遠程升級、通過FTP服務器升級。
遠程重啟
通過數據通道方式下發指令重啟設備。
遠程查詢
平臺通過網絡遠程查詢終端信息、車輛類型、GPRS通訊參數、心跳參數等。
遠程設置
平臺通過移動網絡遠程設置終端信息、車輛類型、GPRS通訊參數、心跳參數等。
平臺功能
可對接的協議
帝馨18GPS平臺CYWOBD空中協議
4.應用領域
個人車主 4S集團 電信運營商 保險公司 政企車隊
石油石化 汽車后市場服務 汽車社交 車友會 汽車禮品
5.技術指標
機械參數
尺寸
34mm（長） x 47mm（寬） x 27.5mm（高）
重量
40g
接口
OBD接口：標準16pin OBD II
SIM卡接口：開蓋式
存儲
可存儲1個小時盲區數據
診斷協議
ISO 9141-2
ISO 14230-4
ISO 15765-4
電源
工作電壓
9-36VDC 帶防反接功能，帶自恢復保險絲
平均工作電流：
<70mA
最大工作電流：
<120mA
休眠電流：
<10mA
內置電池
3.7V/90mAH（選配）
三軸加速度傳感器
+/-16g，駕駛行為檢測
定位方式
GPS 支持AGPS下載星歷輔助定位
GPS
接收通道：48
接收靈敏度：-163dBm
定位精度：5m CEP
冷啟動：<90s 半天空狀態
熱啟動：<1s
數據傳輸方式
GPRS/ SMS
支持移動、聯通2G網絡，兼容物聯網卡
2G頻段
工作頻段：GSM/GPRS 850/900/1800/1900MHz
指示燈
OBD/GSM/GPS指示
天線
GSM天線
內置 FPC
GPS天線
內置 18*18*2mm陶瓷
環境參數
工作溫度
-20℃ ~ +70℃
存儲溫度
-40℃ ~ +85℃
濕度
5%～95%（不結霜）
6.指示燈定義
指示燈顏色
閃爍狀態
定義
紅色
（OBD指示燈）
閃爍
正在嘗試與汽車建立通訊連接
常亮
正在讀取車輛運行數據
黃色
（網絡指示燈）
閃爍
正在嘗試與服務器建立通訊連接
常亮
正在傳輸數據到服務器
綠色
（GPS指示燈）
閃爍
正在定位
常亮
已經定位成功
7.短信查詢設置指令
AT+HOSTS?
查詢IP和端口
AT+HOSTS=8.8.8.8,8888
設置IP和端口
AT+APN?
查詢APN
AT+APN=CMNET,user,pass
設置APN,用戶名和密碼可以省略
AT+VERSION?
查詢版本
AT+MAP
查詢位置
AT+RESET
復位終端

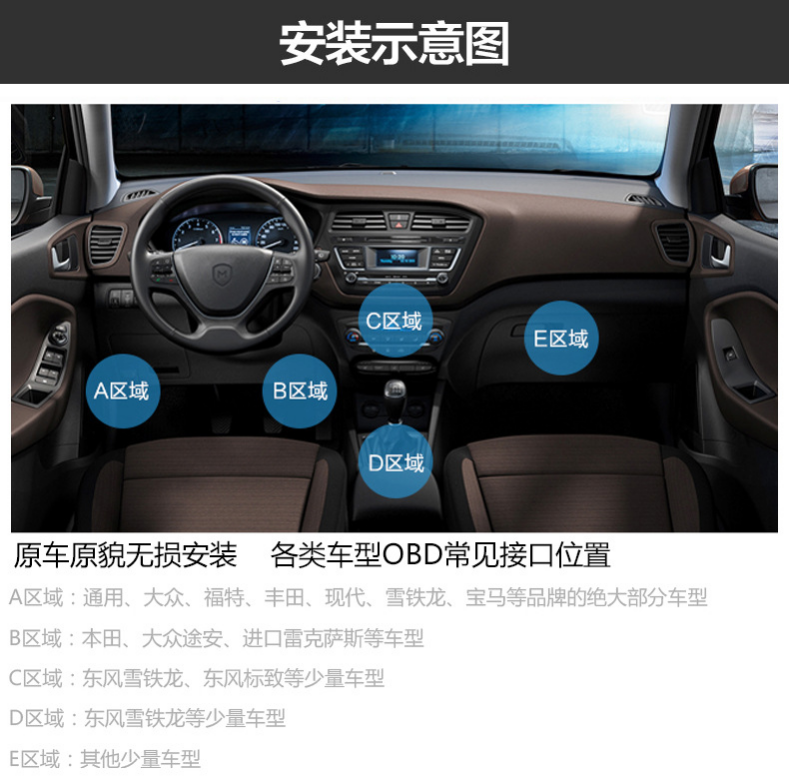

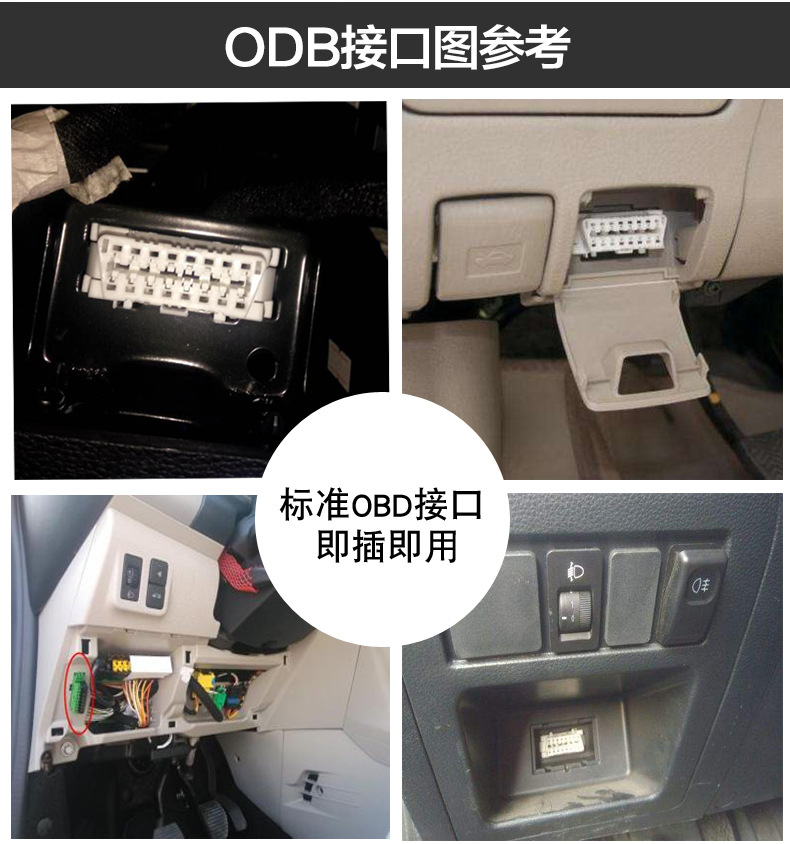

8.使用安裝注意事項
